Maalämpö keruupiirin asennus

Nyt alkaa tulla edullisempaa lämpöä taloon kun Tom Allen sai litkut sisään ja ilmattua piirit + patterit :)

Tarkoituksena oli vetää 500 M piiriä maahan, tämä oli laskettu sopivaksi 11 kilon Nibelle.
Maksimi yhden piirin mitta saa olla 400 M joten toteutin sen kahdella 260 M piirillä.

Nyrkkisääntö kun asennetaan.

1. Kunnon kaapeli : PEM Muoviputki siniraita 40x3.7 PN10

2.Piirien pituus yksi piiri maksimissaan 400 M, jos useampi piiri piirit ei saa heittää 7 M enempää toisistaan, muutoin joutuu laittamaan tasaus venttiilit eripiireille (ei suositeltavaa).

3. Asennus syvyys (savimaa) 1 - 1,2 metriä. Kaapelien väli 1 metri per. kaapeli eli 2 metriä toisistaan.Väli voi olla minimissään 1,5 metriä mutta silloin kaapeli ei saa heittää yhtään,muuten hyötysuhde alenee roimasti ja maa rupeaa routimaan. Eli jos maa rupeaa elämään joka kevät on kaapelin kaivuu mennyt vituiksi.

4. Kun kaapelien väli alittaa 1,5 metriä on ne aina eristettävä (solukumieriste) esim.Putkieriste Climasnap 42 - 15 mm

5. Jos mahdollista ei liitoskaivoa, ei turhia väliliitoksia ja halvempi ratkaisu (ei koske porausta).

Kaksi piiriä kulki tontin ympäri rinnakkain (sisä/ulko piiri) tontin perällä jouduin tekemään tasaus kieppejä jotta piirit olisivat saman pituiset. Heittoa piireissä saa olla maksimissaan 7 M jotta ne voidaan yhdistää samoihin säätöventtiileihin.

Piirien heitto oli 2,5 M eli nappiin meni :)

Ensimmäinen piiri.

Toinen piiri.

Jos putkien väli jää toisistaan alle 1,5 M on putket eristettävä toisistaan tai maanpäällinen osa aurataan,

Tarkistus mittoja ja pelivaran säätöä :)

Piirien sisään tulo

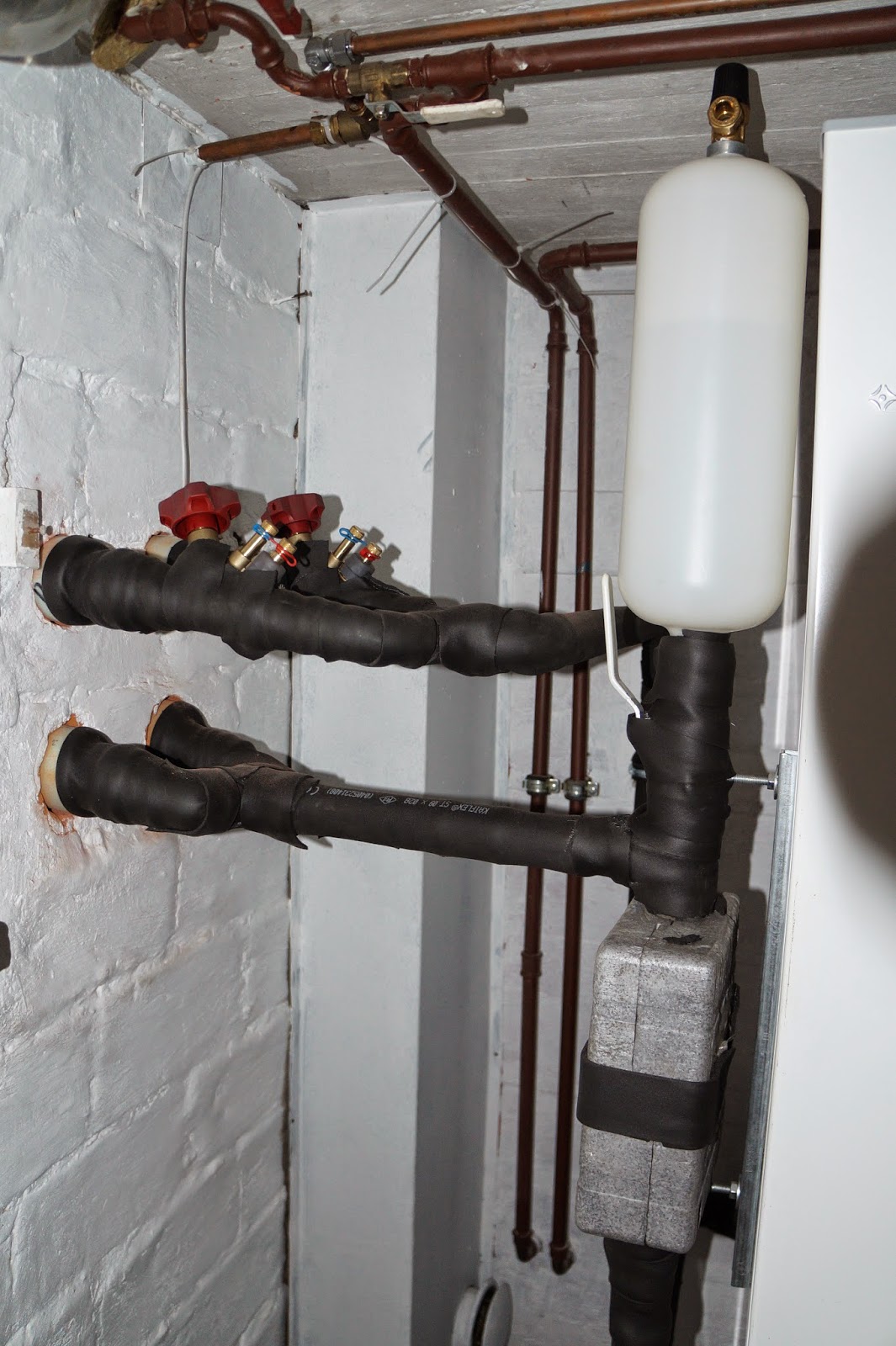

Yhteiden liitos pumppuun, Piiri A oik. Piiri B vas.

Salaojan kaivuu

Ennen kellarin kaivuuta oli varmistuttava salaojien toimivuudesta ja korosta, kun mitään faktaa ei ollut, niin päätin tehdä kaikki uudelleen :D ...muutamia tonneja selälleen joita en ollut budjetoinut :(
Noh... mutta kannatti aukaista,koska oli sellaisia virityksiä että tee se itse mies ollut asialla ja luulen että niitä on tehty 2-3 kertaan milloin mitenkin.

Tässä muutamia kummallisuuksia :
Osa salaojista oli vain metri maanpinnan alapuolella. 50mm lenkura putki.
Anturan alapuolella oli osittain tiilisalaojaputki joka oli osittain korjattu muoviputkella,lisäksi sen yläpuolelle oli laitettu uusi 50mm salaojaputki (kieppi kamaa), asennettu 1997.
Anturoita ei oltu korjattu tai suojattu kaivuun yhteydessä mitenkään.Sokkeliin oli laitettu pikeä ja 50mm styroksilevy kuumaan pikeen kiinni ja päälle laitettu omituisesti kuitenkin patolevyn kaistale.
Tällä rakenteella on rakennettu "POMMI". Kosteus mikä syntyy pien ja eristeen väliin ei koskaan pääse kuivumaan.
Ja näin oli käynytkin kun otin styroksilevyt irti.

Vanha seinusta

Autotallin edusta oli mysteeri kun 3 salaoja putkea kaatoivat talon lattian sisään ??

Laitimmaiset putket tuli talonnurkkista ja purki purki autotallin viemäriin ???

Keskinmäinen putki on vielä mysteeri ( katsotaan kun piikkaa lattian auki mihin mene tai tulee) :D

Nyt on kaikki vedetty poikki ja uusi salaoja asennettu menemään tallin edustalta.

Autotallin edusta vanha

Autotallin edusta uusi

UUSI SALAOJA

 Uusien salojien suunnittelu alkoi hulevesikaivon korosta johon kaikki laskelmat perustui.

Hankalaksi teki kun viimeisen nurkan kaivon ja hulevesikaivon välimatka 27 metriä ja kaadoksi määräytyi 0,7 cm / metri eli toimii ja päästään 300mm anturan yläpinnasta alaspäin (anturan syvyys 350-400mm).

Muuten hyvä mutta kaivinkone kaivoi yhdysputken poikki 4 m ennen hulevesikaivoa ja putki piti korjata metrin matkalta. Ajattelin että ratkaisen 2 kärpästä yhden hinnalla ja teen uuden liitoskaivon vähän erikohtaan :)

Nooh ! liitosputken kaato oli niin jyrkkä että kun 4 m aikaisemmin tehdyn sivuhaaran korko tarkastettiin ja otettiin uudeksi 0 koroksi, niin maximi kaadoksia tuli 0,5 cm /metri. Tarkistin asian ja totesimme että toimii silläkin OK .

Salaojarakenne :

1. Holkkavalu / korjaus

2. Bitumiliuos 500 mm.(anturan päälle 150mm ja sokkelin nosto 350mm.

3.Bitumikermi 500mm. (liuos kohtiin)

4. Patolevy niin että katkeaa ennen anturaa (helpottaa eristeen asennusta)

5. Eristeen asennus 50 mm Finnfoam asennus korkeus 1200 mm.

Holkkavalu ja bitumiliuos

Bitumikaista

Patolevy

Suodatinkangas,salaojasora

Kangas käännetty soran päälle

Lisää salaojasoraa päälle

Lopuksi finfoam eriste maatäyttöllä kiinni sokkeliin

jatkuu..

Maalämpöpumppu asennettu osittain tomintaan.

Maalämpöpumppu asennettu toimimaan toistaiseksi sähkövastuksilla,kun kaapelin kaivuu venyy salaojaprojektin myötä.
Öljykattila ja poltin myyty 500 € hintaan Jäspi EcoLux 17+ Junior Pro.

Tilalla nyt Niben pumppu joka hoitaa väliaikaisesti käyttövedestä :)
Vanhat putkistot katkaistu ja tehty uudet linjat ja sulut päähän, selkeyttää ja tulee hallittavampi kokonaisuus kun ei ole sekalaista putkiviidakkoa :) (pumpulle putkityöt, timanttityöt ja sähkötyöt tein omaan piikkiin ja säästin sievoisen summan ropoja.Tom Allen kytki suluista kaikki pumpulle.

Ongelmana alku säädöillä oli patteriverkoston kauhea kohina kun kiertovesipumppu pyöri jatkuvasti,nyt säädetty vippaskontilla toistaiseksi että kiertovesipumppu käynnistyy ainoastaan kun vastukset kytkeytyy päälle ja kohina hävisi olemattomiin :D

Maalämmön toimenpidelupa

Toimenpidelupa Haettu Lahden Rakennusvirastosta 26.5.2014 ja myöntävä vastaus tuli 17.6.2014.
Vielä 2 viikon valitusaika :(
Viikko ennen luvan myöntämistä irrotin jo Öljykattilan ja purin putkistot nyt muutaman kylmän viikon ollut ilman lämmitystä ja lämmintä käyttövettä ;)
Onneksi vanha sauna jossa iso vanha pata jonka saa puilla lämmitettyä.
Onneksi Tom Allen lupasi tulla asentamaan pumpun parin päivän varoitusajalla :D
Kaivuut alkaa talon ympärystän ja salaojien puitteissa ja sen jälkeen koneen kuokka iskee maalämpöpiiriin.
Jussin jälkeen odotellaan konetta pihaan ja päästään tosi toimiin ;)

Maalämpätarjous hyväksytty 12900 €+  (itelle jää kaapelin kaivuu maahan :)

Nibe F1226 11 kW

Antoteho * 11,01 / 10,32 kW
Lämpökerroin * (COP) 4,55 / 3,25
Korkeus 1800 mm
Leveys 600 mm
Syvyys 620 mm
Nettopaino 330 kg
Jännite 400 V (3-fas+N)
Kylmäaine (R407C) 1,5 kg

Maalämpötarjous keruuputkistolla

Sain uuden tarjouksen Tom Allenilta: Danfoss DHP-H 10 kW Maalämpöpumppu + 600 M kaapelia maahan +600 kg litkua.. ite teen kaivuun ja timanttiporaukset.
Näillä aikalailla siinä hinnoissa jonka olisin joutunut laittamaan joka tapauksessa kun Öljyn puran pois. Eli Jäädään alle 15 000 € lisäksi kotitalousvähennys - 4800 € Yhteensä siis n.10 000 €.

Esimerkkejä:

Sähkö 4000 € /350 € kk
Vesilämpöpumppu 8000 € / 208 € kk
Maalämpö 10 000 € / 80 kk
Nykyinen OLJY : 390 € /kk lisäksi vie yhden huoneen ylimääräistä tilaa kun säiliö sisällä.

Hankintahinnoista jo poistettu vähennykset ja / kk on kuukausi kulutus euroina.

Lämmityjärjestelmä

Lämmitysjärjestelmä alunperin tarkoitus sähköllä,mutta kustannukset nousisivat fääreihin.

Toisena oli VILP, mutta talon neliöt liian suuret ja kun pakkasta tulee -30 kolmeksipäiväksi niin VILPI:n 9kw vastus ei olisi enää riittänyt ja jos olisin ottanut lisälämpöä vaikka ILP:istä niin sulakkeet olisi sanonut poks kun nykässy sähkösaunan päälle ja kylmää olisi ollut :D

Vaihtoehdoksi jäi enää Maalämpö, joka tuntui kustannuksiltaan asialliselta.

Noh kaikkihan ei mene kuin elokuvissa porauksella Maalämmön hinnaksi olisi tullut 16 000 - 18500 € + maaporaus+putkitus 70 €/m.

Tällä alueella tyhjää porattu parhaimmassa tapauksessa 27 m ja huonoissa 80-100m, joten en voinut ottaa riskiä jos kustannus nousee sen 7000 € :(

No hätä vielä onhan mulla lääniä ja tonttia 2300 m2 ja nyt pitäisi ruveta pihaa kaivamaan ja upottamaan keruupiiriä maahan ja tulee n. 4000 € halvemmaksi...mutta katsotaan miten äijän käy :D

Budjetti ja karkea suunnitelam

Nyt on alkuselvittelyjä tehty,budjettia laskettu. Alkuperäiseen budjettiin varattu 40 000 € ja koitetaan päästä 30 000 € budjetilla johon kuuluu ulkokuoren vaihto eristyksineen ja ikkunoineen.Sisätiloihin perus rintamamies tsetti kellarin piikkaus Öljylämmityksen purku,uudet sähköt,katto ja viemäreiden uusinta :D

Kellariin : kodinhoito,sauna,kylpyosasto,takkatila,autotalli+varasato.

Keskikerros puretaan alkutekijöihin ja tehdään moderniksi kaikkkineen...+takka

Yläkerrassa: seinien+lattioiden uudet pinnat ja isompi wc ?

rappusiin jätetään vielä 50-luvun teemaa jotta talon henki ei katoa kokonaan ja kellarista tehdään raaka orginaali kiviseinää,tiiltä epätasaisina pintoina (ei koko talon sielua tapeta heheee..

Alku fiilikset

...talossa ummehtunut haju ja lämpöä ei meinaa saada pysymään tasaisena (Öljylämmitys vesikiertopatterit) Hrrr.. vaikka ulkona 0 astetta.

Epämääräistä patterien ilmausta ja kämpän suursiivo tolulla....

Kärkeen 500 L Öljyä kun öljymittarista ei tajunnu hevon vitt..kaan...? Kyl se tästä...

Tästä se lähtee !

Olemme juuri ostaneen vuonna 1955 rakennetun vanhan kaupan,joka on tehty asuinrakennukseksi.
Tarkoituksena olisi alkaa pitää päiväkirjaa talon eri muutosvaiheista kun talo siirretään nykyaikaan :)
...ja ehkä se valmistuu vielä kodiksi.
